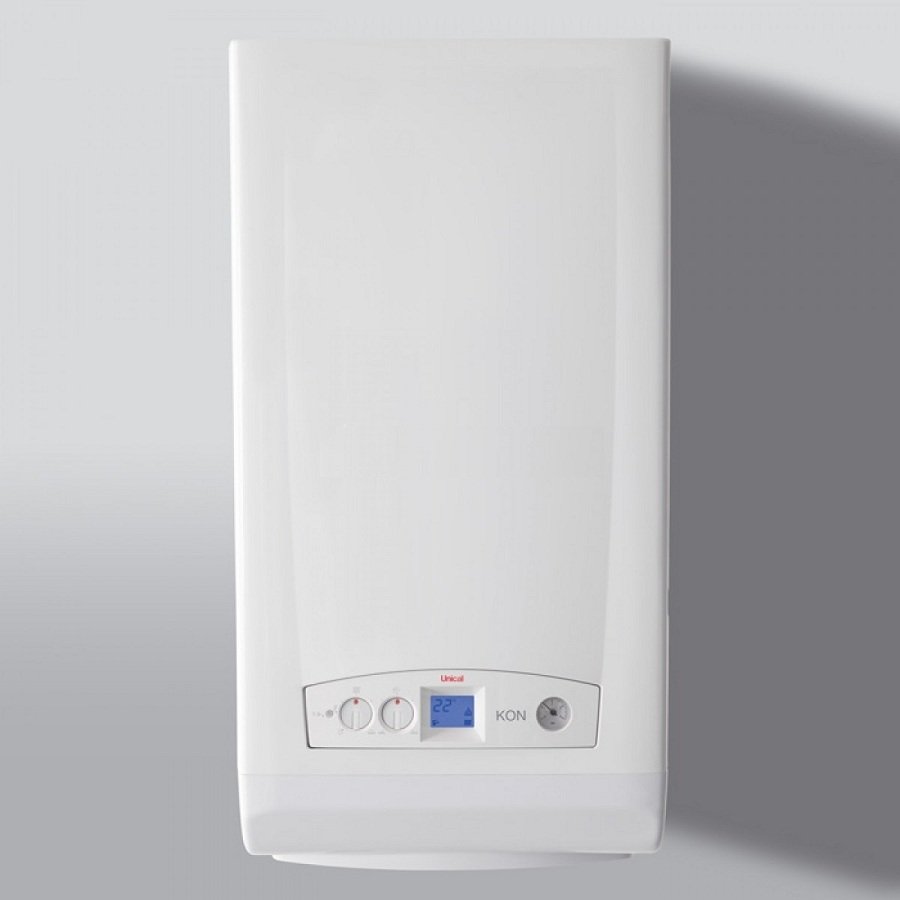

Unical Kon M C24 Methan-Brennwertkessel mit Rauchabzugssatz

UNICAL KON M C24 Brennwertkessel mit niedrigem NOX-Gehalt, komplett mit LPG-Abgasanlage

Modell: KONm 24C

Energieeffizienz:

• Saisonale Heizeffizienzklasse A
• Angegebenes Lastprofil: XL
• Saisonale Gesundheitseffizienzklasse: A

Technische Daten:

• Nennnutzleistung kW 23,6
• Saisonale Raumheizungs-Energieeffizienz ηs 92%
• Nutzbare thermische Leistung im Hochtemperaturbereich (Tr 60 °C/tm 80 °C): 12,7 kW
• Wirkungsgrad bei Nennwärmeleistung im Hochtemperaturbereich (Tr 60 °C/Tm 80 °C) η4: 87 %
• Nutzleistung bei 30 % der Nennwärmeleistung im Niedertemperaturbereich (Tr 30 °C): 4,2 kW
• Wirkungsgrad bei 30 % der Nennwärmeleistung im Niedertemperaturbereich (Tr 30 °C) η1: 96,7 %
• Jährlicher Stromverbrauch QHE GJ: 40
• Energieeffizienz der Warmwasserbereitung ηWH: 86 %
• Täglicher Kraftstoffverbrauch Qfuel: 22,0 kWh
• Schallleistungspegel in Innenräumen Lwa dB(A) 51
• Jährlicher Stromverbrauch AEC: 400 kWh
• Spezifischer Durchfluss von Brauchwarmwasser (Dt 30 °C): 11,2 l/min
• Produktion A.C.S. in cont. Dt 25 K (gemischt): 13,2 l/min
• Ausdehnungsgefäßkapazität: 8 Liter
• Heizkreislaufdruck (min-max): 0,5-3,0 bar
• Druck im Sanitärkreislauf (min.-max.): 0,5-6,0 bar
• Schutzart IP X5D
• NOx-Klasse: 6

Abmessungen (HxBxT): 700x420x345 mm; 36,5 kg

KONm, die neueste Generation von Brennwertkesseln für den Hausgebrauch von Unical, erhältlich in folgenden Ausführungen:

Sofortkombination
Nur Heizung, kombinierbar mit dem Edelstahlkessel DSP 110.

KONm präsentiert alle „Qualitätssterne“, um jedem Bedarf gerecht zu werden:

• Außergewöhnliches Modulationsverhältnis bis zu 1:8 Wirkungsgrad >107 % (ohne EG-Richtlinie 92/42)
• Ultraflacher Al/Si/Mg-Primärwärmetauscher
• Elektronik mit HWS-Funktion „Hot Water Speed“ (Version C)
• Niedrige NOx-Emissionen (Klasse 5 gemäß EN 297 und EN 483) dank des modulierenden Vormischbrenners
• Warmwasserbereitung bis zu 13,3 l/min Δt 25 mit speziellem 12-Platten- (Mod. 24 C) und 16-Platten-Wärmetauscher (Mod. 28/35 C) aus Edelstahl. Wartung im Standby-Modus.
• Einfaches und intuitives Bedienfeld
• Bereit für zukünftige Systemanwendungen und geeignet, die Anforderungen der neuen Installationsnormen zu erfüllen

Hocheffizienter modulierender Umwälzer

• Die Steuerung von zwei Heizzonen mit zwei KON m Thermostaten ist vielseitig. Dank der Elektronik, die die Regelung zweier Heizzonen mit unterschiedlichen Temperaturen ermöglicht (hoch für Heizkörper und Gebläsekonvektoren, niedrig für Flächenheizungen), ist sie ideal für alle Systeme geeignet. Die Steuerung erfolgt sowohl über modulierende als auch über separate Ein-/Aus-Thermostate.
• Die 15-sekündige Nachzirkulation gegen Überhitzung erhält das thermische Gleichgewicht zwischen Vorlauf und Rücklauf auch nach intensiven Wasserentnahmen aufrecht. A.C.SWährend des Erhitzens wird innerhalb von 5 Minuten die gesamte verbleibende thermische Trägheit abgebaut.

Gleitender Temperaturbetrieb für maximale Betriebswirtschaftlichkeit

• Der Frostschutz schaltet sich bei 5 °C ein und ist sowohl für die Warmwasserbereitung als auch für die Heizung aktiv. Dadurch wird die Kesseltemperatur auf 15 °C erhöht. Dies verhindert ein Einfrieren des KON m bei anhaltend niedrigen Temperaturen im Aufstellungsraum. Bei einer Gasunterbrechung erscheint eine Warnmeldung auf dem Display.
• Das Antiblockiersystem für die Pumpe verhindert ein Blockieren der Pumpe nach längeren Stillstandszeiten durch einen automatischen 5-Sekunden-Impuls, den die Elektronik alle 24 Stunden Stillstand an den Motor sendet.
• Kaminreinigungsfunktion: Einfachere Verbrennungseinstellung als je zuvor. Durch Drücken der Entriegelungstaste für mehr als 5 Sekunden kann der Betrieb mit minimaler oder maximaler Leistung für 15 Minuten ermöglicht werden, um eine präzise Verbrennungsanalyse zu gewährleisten.

Die Details von konm...

• KONm nutzt die Fertigungssynergien des Unternehmens und integriert einige seiner High-End-Funktionen, wie den wasserarmen Al/Si/Mg-Primärwärmetauscher der Marke „Scuola Unical“, den einzigartigen Schnellinspektionsmechanismus für wichtige Komponenten des Verbrennungssystems sowie die bewährte und modernisierte Elektronik und das elektropneumatische Vormischsystem, die bereits in anderen Produktreihen zum Einsatz kommen. Eine einfache, hochmoderne und ErP-konforme Lösung, ideal für Verbraucher, die sich für Hochenergie-Rückgewinnungstechnologien interessieren, und für Installateure, die einfache und dennoch innovative Lösungen für Austauschsysteme oder Neubauten mit geringer Umweltbelastung suchen. KONm wurde von Unical entwickelt.

• Exklusiver Al/Si/Mg-Wärmetauscher. Er besteht aus einer speziellen Aluminium-Silizium-Magnesium-Legierung, die für hohe Effizienz und Langlebigkeit sorgt. Unical gewährt darauf volle 5 Jahre Garantie. Dank der internen Wärmetauscherkonfiguration werden im Kondensationsbetrieb Wirkungsgrade von über 107 % erreicht. Dies bedeutet erhebliche Kosteneinsparungen und eine sehr geringe Umweltbelastung für den Anwender. Die Versionen 28–35 sind entsprechend größer dimensioniert.

• Modulierende Umwälzpumpe mit Entlüfter. Sie repräsentiert den neuesten Stand der Technik in puncto Hocheffizienz. Gemäß der ErP-Richtlinie von 2015 verbraucht sie im Standby-Betrieb weniger als 1 W und im Maximalbetrieb nur 45 W. Dank ihrer umfassenden Modulationsfähigkeit passt sie die Heizleistung automatisch an den Bedarf des Systems an – basierend auf den Anforderungen des Raumthermostats und den von den Vor- und Rücklaufsensoren erfassten Temperaturen. Besonders leise und kompakt, ist sie mit Sicherheitsventil, Bypass und Ablassventil kompatibel.

• Ventilator und elektropneumatisches Gasventil Das Vormischsystem, bestehend aus einem pneumatischen Gasmagnetventil und einem Modulationsventilator, zeichnet sich durch seine kompakte Bauweise aus. Vorteile:
• Kompaktheit und Stille
• breiter Modulationsbereich 1:8
• absolute Betriebssicherheit durch Abwesenheit von Turbulenzen
• Geringe thermische und mechanische Belastung, daher dank seiner Unveränderlichkeit langlebig.
• Das Ventil gleicht Gasdruckschwankungen im Netz aus und stabilisiert den Versorgungsdruck unabhängig vom Saugdruck des Vormischventilators. Die Ausführung 28/35 verfügt über einen schallgedämpften Lufteinlass für verbesserte Akustik und einen größeren Ansaugkrümmer. Es ist leicht einstellbar und gewährleistet ein präzises Luft-Gas-Verbrennungsgemisch für hohe CO₂-Werte und eine optimale Kondensation bei sehr niedrigen CO- und NOx-Werten. Kurz gesagt: Der Monoblock ist wartungsfreundlich und gut zugänglich.

Wärmetauscherreinigung 1 Minute und 46 Sekunden!

KONm Es ist das Ergebnis der Erfahrung des Dienstes und der Anregungen des Marktes, aus denen die Entwickler von Unical einen technologischen Komplex synthetisiert haben, der sich leicht montieren und schnell demontieren lässt.

intuitive Bedienelemente

Das Bordelektronikpanel ist sofort vertraut. Ebenso wichtig: Sämtliche Verkabelungs- und Wartungsarbeiten werden durch das vertikale Neigungssystem erleichtert. Das Multifunktions-LCD-Display mit zeitgesteuerter Hintergrundbeleuchtung ermöglicht:

• Ablesen der Heizungs- und Sanitärtemperaturen
• Anzeige der Flammenausfallsperre
• Betriebs-/Standby-Zustand
• Diagnostik mit Meldung von 11 Anomalien
• Drehknopf: Standby, Moduswahlschalter und Heizstufeneinstellung 30 - 85 °C
• Sanitärwasser-Regler 38 - 60°C

Produktgarantie
Alle auf unserer Website angebotenen Produkte sind neu und originalverpackt. Für diesen Artikel gilt eine Garantie von 24 Monaten ab Kaufdatum.

• Gewicht: 75.0 kg
• Energieeffizienzklasse: A
• Energieklasse Warmwasserbereitung: A
• Energieklasse Heizung: A
• Gas: Metano
• Länge: 1
• Quadratmeter: 120
• Gewicht (kg): 75
• Leistung (kW): 24
• Nennleistung: 24
• Beheizbare Fläche (m²): 120
